Как работает выжимной подшипник, какие поломки и как менять

Самой популярной системой сцепления на сегодняшний день — это сцепление с двумя дисками: ведущим и ведомым. Ведущий диск жестко сидит на коленчатом вале, а второй — ведомый, передающий крутящий момент на КПП. Для того, чтобы переключить передачу (скорость) требуется отделить диски сцепления. Отделяются диски выжимным подшипником, который оттягивает ведущий диск от ведомого.

Содержание статьи:

  1. Виды выжимных подшипников.
  2. Принцип работы выжимного подшипника.
  3. Признаки и причины неисправности выжимного подшипника.
  4. Как проверить выжимной подшипник сцепления?
  5. Как заменить выжимной подшипник сцепления?



Виды выжимных подшипников

По видам такие подшипники в устройстве сцепления классифицируются на:

  • Роликовые или шариковые. Такие подшипники выжима работают за счет механического воздействия. В современных автомобилях такого типа выжимные подшипники не ставят. Они раньше устанавливались на машины Москвич, первые модели авто семейства Ваз и другие.

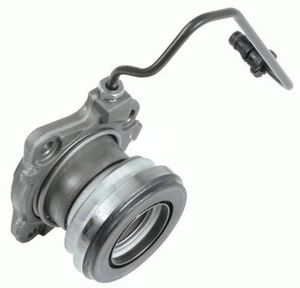

  • Гидравлические. Такие виды работают за счет гидросилы. Педаль сцепления в этом случае намного легче нажимается.

Принцип работы выжимного подшипника

Суть работы сцепления проста. Выжимной подшипник должен соединять и разъединять диски сцепления при нажатии на педаль сцепления.

Порядок работы:
  1. Нажимаем педаль сцепления.
  2. Ведомый диск за счет гидравлического усилия подтягивается к маховику — это обеспечивает сцепление, то есть ведомый и ведущий диск работают в паре.
  3. Диафрагменная пружина создает давление на нажимной диск, в котором есть внутренние лепестки. На эти лепестки и воздействует выжимной подшипник.
  4. Подшипник перемещается и обеспечивает разъединение дисков.

Признаки и причины неисправности выжимного подшипника

Сцепление, вернее выжимной подшипник сцепления ломается из-за того, что он испытывает неравномерные нагрузки в то время, когда сцепление выжато и подшипник уходит назад вместе с ведомым диском. Из-за этого и не рекомендуется держать нажатой педаль сцепления. Если, при нажатии на педаль сцепления появляется стук, то это говорит об износе подшиника устройства сцепления. Как правило, при неподалдках с подшипником, можно еще некоторое время эксплуатировать.

А какой привод вентилятора на вашем авто? Посмотрите принцип работы вискомуфты вентилятора, чтобы узнать альтернативу.

Как проверить выжимной подшипник сцепления

Работоспособность можно определить на слух во время нажатии на педаль сцепления, то есть когда он вращается. Звук изношенного подшипника может быть разным: гул, стук.

Как заменить выжимной подшипник сцепления

Порядок замены выполняется в следующем порядке:

  1. Снять коробку переключения передач.
  2. Отсоединить концы пружинного фиксатора муфты.
  3. Снять подшипник с направляющей втулки.
  4. Отсоединить пружинный держатель.
  5. Снять старый подшипник и установить новый. Перед установкой необходимо хорошо смазать посадочное место подшипника и втулки.

Новый подшипник должен крутить без сильных усилий.

Ресурс выжимных подшипников составляет 150 000 км пробега, но это при аккуратной эксплуатации. При эксплуатации автомобиля новичками или не аккуратными водителями (которые резко бросают педаль сцепления, стартуют с рывками) ресурс кончается через 50000 км пробега.



Видео

Признаки неисправностей выжимного подшипника.

Общая информация: как работает сцепление.

Автор публикации
15 Комментарии: 25Публикации: 324Регистрация: 04-03-2016

Как работает гидравлическая система сцепления

Если трансмиссия вашего автомобиля оснащена гидравлическим сцеплением, скорее всего, вам интересно, как именно оно работает в вашей системе переключения. Большинство сцеплений, особенно на старых автомобилях, работают с помощью зубчатой ​​системы, которая переключает передачи при переключении передач. С автоматической коробкой передач вы вообще не переключаетесь - машина делает это за вас.

Основы

По сути, сцепление работает с помощью рычага переключения передач или рычага переключения передач.Вы нажимаете на сцепление ногой, и это приводит в движение маховик. Это работает с нажимным диском, отключая диск сцепления и останавливая вращение карданного вала. Затем пластина отпускается и снова включается в выбранную вами передачу.

Гидравлика

Гидравлическое сцепление работает по тому же основному принципу, но отличается от своего механического аналога меньшим количеством компонентов. Этот тип сцепления имеет резервуар с гидравлической жидкостью, и когда вы нажимаете на педаль сцепления, в жидкости создается давление.Он работает вместе с диском сцепления, чтобы отключить передачу, на которой вы находитесь, и включить новую передачу.

Техническое обслуживание

Важно быть уверенным, что у вас всегда достаточно жидкости. Для большинства автомобилей это не проблема. Это замкнутая система, поэтому обычно ваша жидкость должна служить в течение всего срока службы автомобиля и не требует замены. Исключением, конечно же, являются те, у кого есть привычка водить очень старый автомобиль. Затем из-за износа может возникнуть утечка, и вам потребуется долить жидкость.Вам не придется беспокоиться о покупке чего-нибудь необычного - подойдет простая тормозная жидкость.

Проблемы

Очевидно, что ваша система переключения передач жизненно важна для работы вашего автомобиля. Гидравлическое сцепление обеспечивает переключение передач, и если оно не работает, вы обнаружите, что едете на одной передаче - правда, ненадолго. Вам нужно будет проверить это у механика. Чтобы избежать проблем с гидравлической муфтой, лучше всего избегать практики, известной как «управление сцеплением».Это просто означает, что вы выработали привычку постоянно держать ногу на педали сцепления, поднимая и опуская ее, чтобы регулировать скорость. Вот для чего нужны ваши тормоза! При правильном уходе ваше гидравлическое сцепление прослужит долго.

.

Как работают сцепления | HowStuffWorks

С 1950-х по 1970-е годы вы могли рассчитывать на пробег от 50 000 до 70 000 миль от сцепления вашего автомобиля. Сцепления теперь могут прослужить более 80 000 миль, если вы будете их осторожно использовать и поддерживать в хорошем состоянии. Если не принять меры, сцепления могут начать выходить из строя на 35 000 миль. Грузовики, которые постоянно перегружены или часто буксируют тяжелые грузы, также могут иметь проблемы с относительно новыми сцеплениями.

Этот контент несовместим с этим устройством.

Щелкните "play", чтобы увидеть промах.

Объявление

Самая распространенная проблема со сцеплениями заключается в том, что фрикционный материал на диске изнашивается. Фрикционный материал диска сцепления очень похож на фрикционный материал колодок дискового тормоза или колодок барабанного тормоза - через некоторое время он изнашивается. Когда большая часть или весь фрикционный материал исчезнет, ​​сцепление начнет проскальзывать и в конечном итоге не будет передавать мощность от двигателя на колеса.

Сцепление изнашивается только тогда, когда диск сцепления и маховик вращаются с разной скоростью. Когда они сцеплены вместе, фрикционный материал плотно прижимается к маховику, и они вращаются синхронно. Износ происходит только тогда, когда диск сцепления скользит по маховику. Итак, если вы относитесь к тому типу водителей, который часто переключает сцепление, вы изнашиваете сцепление намного быстрее.

Иногда проблема не в скольжении, а в залипании.Если ваше сцепление не выключается должным образом, оно будет продолжать вращать первичный вал. Это может вызвать скрежет или полностью помешать включению передачи. Некоторые общие причины заедания сцепления:

  • Обрыв или растяжение троса сцепления - тросу требуется правильное натяжение для эффективного толкания и тяги.
  • Негерметичный или неисправный рабочий и / или главный цилиндры сцепления - Утечки не позволяют цилиндрам создавать необходимое давление.
  • Воздух в гидравлической линии - Воздух влияет на гидравлику, занимая пространство, необходимое жидкости для создания давления.
  • Неправильно отрегулирована тяга - Когда ваша нога нажимает на педаль, рычажный механизм передает неверное количество силы.
  • Несоответствующие компоненты сцепления - Не все запасные части работают с вашим сцеплением.

«Жесткое» сцепление - тоже частая проблема. Все муфты требуют определенного усилия для полного нажатия.Если вам придется сильно нажать на педаль, возможно, что-то не так. Частыми причинами являются заедание или заклинивание рычага педали, троса, поперечного вала или шарнира. Иногда засорение или изношенные уплотнения в гидравлической системе также могут стать причиной жесткого сцепления.

Еще одна проблема, связанная со сцеплениями, - это изношенный выжимной подшипник, иногда называемый выжимным подшипником . Этот подшипник прикладывает силу к пальцам вращающегося прижимного диска, чтобы освободить сцепление.Если вы слышите грохочущий звук при включении сцепления, возможно, у вас проблема с выгрузкой.

В следующем разделе мы рассмотрим несколько различных типов муфт и способы их использования.

.

4 признака неисправного выбиваемого подшипника (и стоимость замены в 2020 г.)

Последнее обновление 30 апреля 2020 г. педаль сцепления в дополнение к педалям тормоза и газа.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Узел сцепления (состоящий из нажимного диска, диска сцепления, маховика и выжимного подшипника) соединяет колеса с двигателем транспортного средства.Педаль сцепления дает вам возможность временно отсоединить колеса от двигателя, что необходимо при переключении передач.

Выжимной подшипник, иногда называемый «выжимным подшипником сцепления», представляет собой простой, но важный компонент, который используется только тогда, когда педаль сцепления нажата. Если у вас плохой выжимной подшипник, это повлияет на переключение передач и может привести к выходу из строя других компонентов сцепления и трансмиссии.

Как работает выжимной подшипник

Короче говоря, выжимной подшипник - это компонент сцепления, который временно отключает двигатель автомобиля от трансмиссии во время переключения передач.Когда вы нажимаете ногой на педаль сцепления, выжимной подшипник приближается к маховику.

Это приводит к тому, что расцепляющие пальцы прижимной пластины проталкиваются внутрь. Как только это происходит, пальцы прижимной пластины давят на нее, преодолевая силу ее пружины. Это вызывает разъединение двигателя и колес и позволяет переключаться на другую передачу.

Когда педаль сцепления отпускается, выжимной подшипник возвращается в исходное положение, где мощность двигателя транспортного средства снова передается через трансмиссию на ведущие колеса автомобиля.

Распространенные симптомы неисправного выжимного подшипника

Все компоненты системы сцепления и трансмиссии важны для безопасности и функциональности автомобиля. Если выжимной подшипник не справляется со своей работой должным образом, вы заметите некоторые признаки того, что он начинает выходить из строя или полностью выходит из строя.

Подшипник может выйти из строя после многих лет износа или, возможно, даже из-за повреждения в результате аварии. В любом случае вам необходимо заменить выжимной подшипник сцепления, как только вы заметите, что он неисправен.

Ниже приведены 4 основных симптома неисправности выжимного подшипника сцепления.

# 1 - Странные шумы

Наиболее частым признаком неисправного выжимного подшипника является слышимость различных шумов при нажатии на педаль сцепления. Ролики внутри подшипника имеют жесткие допуски и должны находиться близко друг к другу.

Но если между роликами будет слишком много места, начнут слышны разные типы шумов. Это могут быть дребезжащие, скрипящие, визжащие, рычащие или кружащиеся звуки.

Это просто из-за износа роликов в подшипнике со временем и потери небольшого количества материала. Шум будет звучать так, как будто он исходит из зоны передачи.

Звук будет наиболее заметен при полностью нажатой педали сцепления и исчезнет, ​​когда вы уберете ногу с педали.

# 2 - Вибрация педали сцепления

Когда вы нажимаете на педаль сцепления, она должна плавно опускаться. Но если вы начинаете ощущать вибрацию, исходящую от педали, весьма вероятно, что выжимной подшипник сцепления неисправен или вышел из строя.

В частности, вибрации являются результатом того, что выжимной подшипник не может правильно выровняться с прижимной пластиной. При этом ваша ступня будет чувствовать пульсацию.

Вибрирующая педаль аналогична ощущениям от педали тормоза, если бы дисковые тормоза или тормозные колодки были изношены неравномерно.

# 3 - Проблемы с переключением передач

Переключение передач должно быть плавным, без особого сопротивления. Если вы заметили, что у вас начинаются трудности с переключением передач или даже при шлифовке шестерен, возможно, выжимной подшипник вышел из строя.

Проблема в том, что ваше сцепление не полностью включается. Однако это не должно быть первым признаком этой проблемы.

Сначала вы должны услышать эти странные звуки. Если вы продолжите не устранять эту проблему, вы можете ожидать, что проблемы с переключением передач последуют.

# 4 - Сцепление слишком жесткое

Как и большинство компонентов системы трансмиссии, выжимной подшипник сцепления изготовлен с особыми смазочными свойствами, обеспечивающими его бесперебойную работу в течение длительного времени.К сожалению, смазочные свойства ухудшаются по мере износа самого подшипника.

Чем больше изношен подшипник, тем тяжелее будет нажимать на педаль сцепления. Скоро доходит до того, что вы не сможете выключить сцепление. Тогда вы вообще не сможете водить машину, потому что не сможете переключать передачи.

Стоимость замены выжимного подшипника

Поскольку это простая деталь, сам выжимной подшипник стоит относительно недорого.Проблема в том, сколько труда потребуется, чтобы добраться до него, поскольку необходимо снять всю трансмиссию.

По этой причине обычно рекомендуется заменять сцепление (а иногда и маховик), находясь там.

Выжимной подшипник будет стоить от 30 до 100 долларов. Цена нового сцепления может сильно варьироваться в зависимости от автомобиля, но большинство из них стоит в пределах от 300 до 800 долларов. Новый маховик (при необходимости) обойдется вам от 50 до 200 долларов.

Как уже упоминалось, затраты на оплату труда при замене выжимного подшипника - это то, на что вы потратите больше всего денег.Вашему механику потребуется от 4 до 6 часов, чтобы заменить выжимной подшипник и сцепление, поэтому при средней ставке труда 85 долларов в час вы получаете около 340-510 долларов только на работу.

В целом общая стоимость замены выжимного подшипника составит от 370 до 610 долларов. Но вы, вероятно, захотите заменить свое сцепление одновременно, поэтому общая стоимость замены будет больше в пределах от 670 до 1410 долларов.

.

Сцепление Установка подшипника выключения гидравлического сцепления

Одним из самых сложных аспектов замены трансмиссии в уличной штанге или старинном автомобиле может быть выяснение сцепления для вашей механической коробки передач. Один из способов упростить задачу - использовать выжимной подшипник гидравлического сцепления. Это устраняет необходимость в сложной механической связи, поскольку подшипник работает от гидравлического давления, создаваемого главным цилиндром. После изготовления крепления для главного цилиндра все, что вам нужно сделать, это проложить гидравлические линии к выжимному подшипнику.
Используя продукты Speedway Motors, мы собираемся дать вам лучшее представление о том, как установить гидравлический выжимной подшипник на трансмиссию GM. В обширном каталоге уличных стержней Speedway представлены всевозможные детали уличных стержней, позволяющие решить проблемы, включая гидравлический выжимной подшипник Howe, главный цилиндр Wilwood и плетеные стропы из нержавеющей стали, используемые в этой установке.
Чтобы упростить задачу, мы используем инструмент Speedway для установки гидравлических выжимных подшипников - номер детали 913-81090.Этот инновационный инструмент устраняет необходимость в догадках при установке зазора в подшипнике, что является одним из наиболее важных шагов при установке подшипника этого типа.

.

Выжимной подшипник сцепления — основные признаки его неисправности. Признаки неисправности выжимного подшипника сцепления и решение проблемы На что влияет выжимной подшипник

Чтобы переключить скорость в коробке передач, нужно кратковременное разрывание передачи вращения от двигателя на трансмиссию. За это отвечает сцепление, состоящее из ряда деталей, среди них и выжимной подшипник.

Принцип действия

Классическая схема «сухого» сцепления, применяемого на легковых машинах, является постоянно замкнутой. Конструкция такого узла включает в себя корзину с ведущим диском, которая болтами фиксируется на маховике. Между ними установлен ведомый диск, посаженный на шлицы первичного вала КПП. За счет мощной диафрагменной пружины ведомый диск постоянно прижимает ведущий к маховику, поэтому такая схема и называется замкнутой.



В задачу выжимного подшипника входит размыкание потока. Водитель, выжимая педаль сцепления, посредством привода смещает подшипник по направляющей втулке, установленной на первичном валу в сторону корзины. За счет усилия ноги водителя этот подшипник надавливает на диафрагму, следствием чего становиться перемещение ведущего диска по направляющим внутрь корзины. Он отходит и высвобождает ведомый диск – передача вращения прерывается. После отпускания педали подшипник отходит в сторону КПП, и пружина возвращает ведущий диск на место – поток возобновляется.

Виды, и конструктивные особенности

В конструкции сцепления авто применяется два вида выжимных подшипников:

  1. Механические.
  2. Гидравлические.

Основные элементы выжимных подшипников — это шариковые или роликовые подшипники закрытого типа. Они используются как на механическом, так и гидравлическом типе изделия. В их конструкцию входит также корпус.

В механических элементах этот корпус предназначен для взаимосвязи с вилкой привода сцепления. Такие узлы могут иметь самую разную конструкцию (корпус представлен в виде втулки, вставляемой во внутреннюю обойму, или же он устанавливается на внешнее кольцо), но у всех корпусов присутствуют специальные выступы, на которые воздействует вилка. В целом, в механических подшипниках корпусы только для этого и предназначены.

Схема сцепления автомобиля ВАЗ — 2107
1 - маховик; 2 - ведомый диск сцепления; 3 - корзина сцепления; 4 - выжимной подшипник с муфтой; 5 - бачок гидропривода сцепления; 6 - шланг; 7 - главный цилиндр гидропривода выключения сцепления; 8 - сервопружина педали сцепления; 9 - возвратная пружина педали сцепления; 10 - ограничительный винт хода педали сцепления; 11 - педаль сцепления; 12 - трубопровод гидропривода выключения сцепления; 13 - шаровая опора вилки; 14 - вилка выключения сцепления; 15 - оттяжная пружина вилки выключения сцепления; 16 - шланг; 17 - рабочий цилиндр гидропривода выключения сцепления; 18 - штуцер прокачки сцепления

В гидравлических выжимных подшипниках конструкция корпуса сложнее, поскольку он выступает в роли гидроцилиндра. Суть работы у него такая – водитель, нажимая на педаль, создает давление жидкости в приводе сцепления. Эта жидкость поступает в корпус и выдавливает поршень гидроцилиндра с закрепленным на нем подшипником. Сам корпус в такой конструкции не перемещается вместе с упорным элементом, что дает возможность жестко фиксировать его болтами к корпусу сцепления.

Подшипник в конструкции узла используется для создания нажима с минимальным трением. При контакте с диафрагменной пружиной он вращаетсяс той же скорость, что и элементы сцепления, из-за чего трение между контактируемыми поверхностями отсутствует. Трение есть в самом подшипнике, но незначительное.

Привод выжимного подшипника бывает механический, гидравлический и комбинированный. В первом случае усилие от педали передается системой тяг или приводным тросом. Используется этот привод с механическими подшипниковыми узлами.

Гидравлический привод соответственно применяется на втором типе подшипников, поскольку жидкость у него является основным рабочим элементом (от ее давления срабатывает гидроцилиндр).
Особенность комбинированного привода заключается в том, что жидкость действует не на подшипник, а на вилку, а та в свою очередь перемещает механический подшипник.

Ещё кое-что полезное для Вас:

Видео: Сцепление автомобиля

Признаки износа выжимного подшипника

Выжимные подшипниковые узлы – изделия надежные и могут прослужить большой срок. Обычно он выходит из строя из-за естественного износа самого подшипника. Но его ресурс может существенно сократить неправильная регулировка сцепления и частые длительные выжимы сцепления.
Относительно регулировки, то скорость износа повышается в случае, когда узел сильно близко подведен к пружине, из-за чего они между собой контактируют. В результате подшипник постоянно работает, что сокращает его ресурс.

Гидравлические подшипники менее надежны из-за корпуса. В конструкции гидроцилиндра обязательно присутствуют резиновые уплотнители, которые со временем начинают пропускать жидкость. Из-за этого привод может завоздушиться и перестанет срабатывать.

Признаками неисправности выжимного подшипника являются:

  • повышенная шумность при выжиме сцепления (шелест, гул)
  • хруст и стуки;
  • подклинивание педали;
  • легкость провала педали и «ведение» сцепления;

Повышенная шумность появляется при износе подшипника. Из-за люфтов его составные части могут несколько смещаться и перекашиваться, что сопровождается указанными звуками. Эксплуатация авто возможна, но с заменой узла лучше не затягивать, поскольку он в любой момент может рассыпаться.

Хруст и стуки появляются в результате разрушения узла. Обычно сепаратор подшипника раскалывается, и частицы его попадают в зону движения тел качения, что и вызывает хрусты.
Подклинивание педали происходит не из-за подшипника, а втулки, по которой он движется. Коррозия и грязь на поверхности затрудняет движение.

В гидравлических подшипниках ведение сцепления, легкость опускания педали и постоянно уменьшающийся уровень жидкости в бачке сигнализируют о потери герметичности. И если видимых подтеков на приводе нет, то проверять следует уже сам узел.

Выжимные подшипники являются неремонтируемыми деталями, поэтому при появлении признаков износа он заменяется. Сложность в проведении работ по замене заключается в том, что для снятия узла необходимо демонтировать КПП.

Самые распространенные в использовании системы сцепления с 2-мя дисками – ведомым, что способствует получению крутящегося момента на коробку передач, и ведущим, хорошо прикрепленным к коленчатому валу. Переход с одной передачи на другую в автомобиле происходит за счет разделения дисков сцепления, а способствует этому выжимной подшипник, разъединяющий ведущий диск с ведомым. Принцип его работы заключается в применении давления, которое рассоединяет диски и останавливает работу вала без прекращения работы мотора.

Выжимной подшипник сцепления – это весомый компонент для любого автомобиля. Непосредственно в процессе передвижения транспортного средства он пребывает в спокойном состоянии, а при переключении передачи тут же присоединяется к работе системы. В случаи выхода из строя этой маленькой детали, эксплуатировать автомобиль больше не выйдет, поэтому следует незамедлительно заменить подшипник при первых симптомах неисправности.

Разновидности подшипника сцепления

Существует их два типа:

  • Шариковые (роликовые). Они представлены в виде механических узлов, которые производят передачу напряжения на подшипник, используя жесткую связку тяг.
  • Гидравлические. В этом типе усилие на него создается с помощью гидравлики, что способствует облегченному выжиманию педали сцепления.

Принцип работы подшипника

Главная миссия этой составляющей автомобиля в том, чтобы обеспечить присоединение или отсоединение сцепления во время того, как внутри салона происходит надавливание на педаль. Принцип действия очень легкий:

  1. Ведомый элемент, благодаря работе нажимного диска, поджимается к маховику. Этот процесс способствует сцеплению.
  2. Диафрагменная пружина создает необходимый поток напора на нажимной диск. На ее внутренние лепестки воздействует подшипник.
  3. Вилка сцепления инициирует отсоединение дисков и передвижение подшипника.

Признаки неисправности выжимного подшипника сцепления

Признаком того, что понадобится смена этого подшипника, в первую очередь, является шум, который возникает при нажатии на педаль сцепления. Определить действительно ли он стал виновников и проблемой поломки очень легко. Для этого достаточно:

  1. Завести мотор транспортного средства и внимательно прислушаться к шуму.
  2. Затем необходимо выжать сцепление.
  3. Когда шум не прекращается или становится громче, то причина проблемы именно в выжимном подшипнике.

Если шум в автомобиле исчез, то вполне вероятно, что причиной неполадки является коробка передач.

Причины неисправности

Поломка данного компонента происходит в связи с неравномерными нагрузками на нее при выжимании сцепления, из-за чего она перемещается назад вместе с ведомым диском. Выходит из строя деталь, как правило, у автомобилистов с минимальным опытом вождения – новичков.

Совет! Не следует зажимать педаль сцепления, когда включена передача.

Основной признак изношенности подшипника – легкий стук, который возникает в момент выжимания педали сцепления. Услышать подобный звук в летний период – свидетельствует о потоке проблем, а в зимний период – говорит о том, что может быть обыкновенная модификация линейных стандартов стакана подшипника через снижения уровня температуры воздуха.

Деталь обладает прекрасными качествами и высокой прочностью, что позволяет даже при первых признаках стука не сразу мчаться и ставать на ремонт, а даже понаблюдать за его увеличением. Но не стоит увлекаться подобным процессом, так как из-за неисправностей этого элемента происходит перекос дисков и ускоряется их износ. Несвоевременный ремонт может привести к полному разрушению дисков и большим расходам на починку коробки передач.

Выжимной подшипник сцепления – это механическая часть трансмиссии автомобиля, предназначенная для отделения диска сцепления от корзины. Проще говоря, он включает и выключает сцепление.

Устройство и принцип работы выжимного подшипника

Такие подшипники бывают двух разновидностей: роликовый, использующий довольно жесткую связь между тягами и гидравлический, который использует усилие гидросистемы сцепления.

Независимо от марки и модели автомобиля, сцепление везде работает по - одинаковому принципу. Оно осуществляет плавную связь двигателя автомобиля и его трансмиссии, для обеспечения плавности хода автомобиля при включении передачи и исключения возможности скорейшего износа элементов, соединяющих двигатель и трансмиссию.

Сцепление представляет собой нажимной диск, который присоединяется к корпусу и прижимает ведомый диск к маховику. Ступица диска соединяется с первичным валом и имеет возможность свободного перемещения по нему. На корпусе ступицы расположены демпферные пружины, которые играют роль гасителей колебаний и обеспечивают плавность хода.

Для создания требуемого усилия нажатия используется пружина с лепестками, на которые и воздействует выжимной подшипник. Он является связующим звеном между приводом и сцеплением, так как на него крепится вилка с рычагом, на конце которого закреплен трос или другой рычаг, ведущий к педали сцепления.

Видео - Как проверить выжимной на автомобиле

Признаки неисправности выжимного подшипника

Передача крутящего момента на выжимной подшипник осуществляется только при нажатой педали сцепления. Он уходит назад и тянет за собой ведомый диск сцепления. Именно поэтому педаль сцепления нельзя слишком долго удерживать при включенной передаче. Это приводит к появлению на нем не стабильных нагрузок, что приводит деталь к быстрому износу.

Явным признаком износа выжимного подшипника является появление различных звуков при нажатой педали сцепления в виде шорохов и стуков. Однако, не стоит беспокоиться, если такие звуки появляются в холодное время года. Дело в том, что данная деталь имеет малый коэффициент расширения при низких температурах. Это объясняется высокой прочностью стали, из которой изготовлен подшипник. А стакан, в котором находится весь узел, напротив, имеет большой коэффициент расширения. Поэтому, при прогреве двигателя звук исчезает.

Помимо этого, есть ряд других признаков, из которых стоит отметить некорректное переключение передач. Некоторые передачи попросту не включаются, либо включаются и, при этом, дергают автомобиль, как при начале, так и во время движения.

Видео - Замена выжимного подшипника сцепления ВАЗ 2109

Порядок работы

1. Загоните автомобиль на яму, поставьте на ручной тормоз и установите противооткатные упоры. Затем снимите клеммы с аккумулятора и уберите его, чтобы он не мешал проведению работ. Также, отсоедините провод, соединяющийся с массой картера сцепления.

2. Открутите все болты, которые крепят защиту двигателя. Отсоедините защиту. Таким образом, вы создадите беспрепятственный доступ снизу ко всем узлам.

3. Открутите тягу привода КПП (кулису). Для этого, ключом на 13 открутите болт хомута и разведите его в сторону. Затем отсоедините привод от коробки передач.

4. Отсоедините датчик, который осуществляет включение фонарей «заднего хода» и отсоедините трос сцепления.

5. Ослабьте гайки ступиц и поднимите передние колеса. Снимите колеса и открутите до конца гайки ступиц. После этого, открутите шаровые опоры и выверните ступицы таким образом, чтобы появилось возможность демонтажа ШРУСов. Снимите хомуты и пыльники внутренних гранат и вытащите их из коробки передач.

Внимание! Перед снятием ШРУСов обязательно слейте масло с КПП!

6. Оставьте под двигатель какую-нибудь опору таким образом, чтобы после снятия коробки он не завалился. После этого открутите все болты, которые крепят коробку передач к двигателю, и открутите кронштейн крепления коробки передач. Выполнять эту работу рекомендуется только вдвоем, так как коробка передач имеет достаточно большой вес. Вытаскивайте коробку из двигателя предельно осторожно: первичный вал не должен задевать лепестки.

7. Выведите концы пружинного фиксатора с помощью отвертки и вытащите муфту сцепления.

8. Отведите лепестки назад и снимите старый выжимной подшипник.

9. Обратной последовательностью установите новый выжимной подшипник. Для этого он устанавливается на муфту таким образом, чтобы выступающий компонент был направлен в сторону муфты.

10. Проведите фиксацию новой детали с помощью держателя сцепления и смажьте моторным маслом весь вал.

После замены подшипника установите КПП в обратной последовательности, вставьте на место ШРУС, закрепите шаровые опоры и закрутите гайку ступицы. После этого установите колеса, затяните колесные болты и опустите автомобиль. После этого затяните их и гайки ступицы. Не забудьте залить масло обратно в КПП, лучше всего заменить его новым.

На этом процесс замены выжимного подшипника закончен. Удачи на дорогах!

Узел сцепления можно отнести к наиболее важным устройствам автомобиля. Благодаря сцеплению происходит безопасное, плавное отключение и подключение крутящего момента от двигателя на коробку передач. В системе сцепления механических коробок переключения передач (МКПП), одну из главных ролей играет выжимной подшипник (ВМ), о котором собственно и пойдет речь в этой статье.

Как работает выжимной подшипник сцепления?

Существует два вида выжимных подшипников - механический и гидравлический. Первый, как уже понятно из названия, приводится в действие посредством механического воздействия благодаря специальным тягам и тросам. Гидравлический тип работает под руководством гидравлики, которая берет на себя выполнение силовых нагрузок, облегчая для водителя пользование данным узлом.

Устройство выжимного подшипника довольно простое на первый взгляд, и вместе с тем оно весьма эффективное. Состоит ВМ из подшипника как уже можно было догадаться из названия и муфты, на которой он запрессован. Располагается выжимной подшипник сцепления на первичном валу КПП, а точнее на его фланце. В зависимости от педали сцепления подшипник передвигается по этому валу.

Работает это следующим образом. Когда вы жмете на педаль сцепления при помощи тяг или тросиков, ну или гидравлики в случае с гидравлическими системами, выжимное усилие передается на вилку сцепления. Эта вилка собственно и производит перемещение выжимного подшипника по фланцу. Выжимной подшипник в свою очередь воздействует на лепестки корзины сцепления, в результате чего осуществляется разъединение фрикционных дисков. Именно в этот момент происходит переключение той или иной передачи.

Когда выжатая ранее педаль отпускается, ВМ возвращается на исходную позицию, так же как и лепестки диафрагменной пружины. Давление не осуществляется, поэтому маховик, нажимной и ведомый соединяются, в итоге происходит включение сцепления.

Почему выжимной подшипник выходит из строя?

Неисправность ВМ происходит по нескольким причинам. Во-первых , из-за того, что некоторые водители злоупотребляют сцеплением и, выжимая его подолгу, не отпускают педаль (держат ногу на педали), тем самым подвергая большим нагрузкам выжимной подшипник. Эта небольшая деталь не рассчитана на длительные нагрузки, поскольку задача заключается в том, чтобы быстро переключить скорость, получив при этом минимум нагрузки. Но если сцепление выжато на протяжении длительного времени и так происходит регулярно - ресурс детали существенно сокращается.

Во-вторых , износ выжимного подшипника происходит в результате естественного износа после того как ресурс детали исчерпан, как правило это -100-150 тыс. км. пробега. В случае несоблюдения правил эксплуатации, выжимной может выйти из строя гораздо раньше.

В-третьих , на износ влияют внешние факторы, такие как: пыль, грязь, влага, а также температурные и механические нагрузки. Сам по себе выжимной подшипник стоит недорого, однако неприятность поломки ВМ состоит в том, что если вовремя не заметить его выход из строя, можно незаметно "угробить" весь узел сцепления. В результате потребуется полная замена сцепления в сборе, что во много раз дороже, чем обычная замена выжимного подшипника.

Признаки неисправности выжимного подшипника сцепления

  • Во время нажатия на педаль сцепления слышны посторонние звуки (свист, гул и т. д.).
  • Трудности во время переключения передач.
  • Возможно появление вибраций или даже стука.

Замена выжимного подшипника

Подведем итоги

Выжимной подшипник, как и большинство других узлов, страдает от несоблюдения правил эксплуатации, а также привычки ездить с выжатым сцеплением. При первых признаках неисправности выжимного подшипника, примите меры, в противном случае придется менять все сцепление в сборе, а это стоит намного дороже...

У меня все, спасибо, что дочитали до конца, напишите в комментариях о том, через сколько вы меняете выжимной подшипник и по каким признакам определяете его неисправность. Если статья пришлась по душе поделитесь ею с друзьями в социальных сетях, используя для этого специальные кнопки, расположенные ниже. Удачи вам, берегите себя!

&nbsp

Одним из элементов автомобильного сцепления является выжимной подшипник. Благодаря работе всего узла происходит передача вращения от силовой установки на ведущий вал КПП. От качественной работы сцепления зависит плавное переключение между ступенями коробки, надежное соединение мотора и трансмиссии. Нажимая на педаль сцепления, водитель практически мгновенно разъединяет двигатель и КПП.

Данная деталь относится к наиболее уязвимым из всех составных частей корзины сцепления. На него возложена роль рабочего органа по включению/выключению передачи вращения. Инженеры поместили его в центр диска и жестко связали с педалью через вилку в виде коромысла так, что вся нагрузка от нажатия переходит на него, передавая усилие на лепестки дисков. Нажатие на рычаги осуществляется непосредственно наружной обоймой.

Нужно знать, что, выжав педаль сцепления, водитель нагружает выжимной подшипник. Частое и длительное удерживание его в таком положение приводит к скорому выходу его из строя.

Монтируется деталь на направляющей ведущего вала КПП и беспрепятственно там перемещается внутренней обоймой вдоль оси. Существует две конструкционных разновидности:

  • гидравлические;
  • механические.

Во втором случае используются классические роликовые либо шариковые схемы устройства. Основой для такой детали является механическое взаимодействие. При использовании гидравлики, водителю не приходится осуществлять больших усилий во время нажатия.

Единого мнения по поводу оптимальной и универсальной конструкции пока нет. Каждый выжимной подшипник сцепления признаки неисправности проявляет по-своему, соответственно конструкции. Большинство иномарок оснащается гидравлическим узлом. Отечественный автопром жалует механику за ее низкую стоимость и практичность.

Гидравлическая система осуществляет тот же функционал, но обладает более сложным устройством. Для правильной эксплуатации этого типа используется гидравлическая жидкость под высоким давлением.

В основе конструкции имеется цилиндр, несколько поршней, стопоры поршня, разводка гидравлики, уплотнители, пыльники. Во время нажатия автомобилистом педали жидкость идет под торцевую поверхность поршня. За счет высокого давления происходит движение поршня, который жмет на рычаги включения, разъединяя ведомый и ведущий диск. Когда водитель отпустит педаль, жидкость движется в обратном направлении, и все детали гидравлики возвращаются в первичное положение.

Чтобы понять, что такое выжимной подшипник сцепления, и из каких составных частей он собран, можно рассмотреть представленную схему.

Поломка механического или гидравлического узла делает невозможной дальнейшую эксплуатацию автомобиля до устранения поломки или полной замены блока.

Правильная проверка работоспособности подшипника

В большинстве моделей автомобилей производители устанавливают выжимные подшипники с высокой степенью надежности. Благодаря этому во время эксплуатации их ресурс распределяется на большой пробег, ведь в работу он вступает только в случае нажатия на педаль сцепления.

Существенным нагрузкам подвергается деталь во время резкого старта, пробуксовке ведущих колес, длительных переездах, например, на шоссе с некачественным покрытием.

Поломка подшипника

Водитель должен вовремя заметить проблему с выжимным подшипником, чтобы своевременно провести профилактическую работу со сцеплением. Специально предусмотренных диагностических инструментов для выявления его работоспособности не предусмотрено. Определить поломку можно по косвенным признакам, которые имеют отличия для механических и гидравлических конструкций.

К явным симптомам относятся такие явления:

  • во время работы коробки передач слышатся посторонние шумы;
  • не удается свободно переключать скорости;
  • сцепление пробуксовывает.

В первую очередь контролируется зазор вилки и штока рабочего цилиндра. Затем выясняем состояние и работоспособность выжимного подшипника. Нам понадобится запустить двигатель, выжать сцепление, а затем проанализировать шум. Явные стуки или свист, появляющиеся во время нажатия и исчезающие после возвращения педали в верхнее положение, свидетельствуют о поломке подшипника.

Выявить физическое состояние детали можно после демонтажа коробки. Понадобится снять его одновременно с направляющей первичного вала и муфтой.

Во время визуальной диагностики определяем допустимые люфты, заедания, повреждения корпуса. Проблема может возникать после выработки смазочного материала. В этом случае удаляем загрязнения и набиваем узел литолом или другим подходящим смазочным материалом, а потом возвращаем все на свои места. Необходимо проконтролировать плавность хода и качество вращения. После полной сборки проверяем работоспособность на включенном двигателе.

Часто встречается на гидравлической конструкции такой косвенный признак, как провал педали. Это является следствием отсутствия герметичности привода и поршня на подшипнике. Перед тем как демонтировать коробку, водитель обязан проверить состояние рабочего и главного цилиндров привода, также осуществляется мониторинг всей гидравлической разводки узла. Потребуется заглянуть в бачок для контроля уровня жидкости, а также убедиться в отсутствии воздушных пробок.

Заключение

Автомобилист при диагностике подобных неисправностей со сцеплением в большинстве случаев руководствуется слухом, зрением и интуицией. Если есть сомнения или недостаток опыта, то стоит проконсультироваться со специалистами на станции.

При самостоятельном осмотре подшипника желательно использовать 10…20 кратную лупу для выявления небольших трещин. При наличии видимых следов перегрева, износа, механических повреждений в виде сколов или выемок, деталь подлежит обязательной замене.

Самостоятельные работы с КПП необходимо проводить на эстакаде или подъемнике. Автомобиль должен быть максимально надежно зафиксирован, не допуская откатов. Для выполнения подобных операций в гаражных условиях понадобится посторонняя помощь.

почему выходит из строя, видео о том, как определить износ, причины, симптомы и последствия

Автор:Виктор

Выжимной подшипник является одним из основных элементов сцепления в машине. Его износ и поломка приведет к неполадкам в работе системы, в результате чего потребуется замена устройства. В этой статье мы расскажем о том, какие характерны для выжимного подшипника признаки неисправности и чем для автомобиля чреват выход из строя этой детали.

Содержание

Открытьполное содержание

[ Скрыть]

Виды выжимных подшипников

Прежде чем узнать, по каким причинам происходит выход из строя и какие проблемы принесет изношенность подшипникового устройства для автомобиля Акцент или другой модели, разберем разновидности деталей.

На сегодняшний день в системах сцепления и переключения передач используются два типа устройств:

  1. Шариковые или роликовые. Механические детали, при работе которых усилие передается посредством жесткой связки тяг.
  2. Гидравлические элементы. В таких устройствах усилие передается посредством гидравлики. Это позволяет водителю легче выжимать педаль сцепления. Гидравлическими подшипниками оснащаются почти все новые автомобили.
  3. Механические. Практически не используются. Ранее такими деталями комплектовались автомобили российского производства.

Принцип действия

Предназначение устройства заключается в бесперебойном обеспечении соединения и разъединении дисков сцепления, когда водитель жмет на педаль.

Принцип действия следующий:

  1. Посредством воздействия нажимного диска ведомый вал прижимается к маховику сцепления.
  2. В системе возникает давление, которое подается на нажимной вал, это обеспечивается посредством использования диафрагменной пружины. На ее внутренние лепестки воздействует подшипниковое устройство.
  3. Деталь перемещается, в результате чего возникает разъединение валов посредством воздействия вилки.

Пользователь Алексей Романов обнародовал ролик, который позволит разобраться в принципе действия системы сцепления и выжимного подшипника.

Причины и признаки поломки

Если подшипник развалился или только выходит из строя, это приведет к неполадкам в работе системы сцепления.

Если подшипник неисправный, обычно это обусловлено тем, что устройство износилось в результате постоянного использования в условиях высоких нагрузок. Зачастую причиной изношенного и сломанного устройства является долговременное удерживание педали сцепления с включенной скоростью. Когда водитель допускает такую ошибку, простаивая в пробках, на устройство возлагаются большие нагрузки, что приводит к его поломке. Почему еще детали выходят из строя, так это по причине естественного износа. Если неисправен подшипниковый элемент, определить это можно по некоторым симптомам.

Какие характерны для выжимного подшипника признаки неисправности:

  1. Основной признак вышедшего из строя компонента заключается в появлении постороннего звука. Обычно это шум или стук, который можно услышать, выжимая педаль сцепления автомобиля. Тип звука может быть разным. Иногда устройство тихо шумит, хрустит, потрескивает или сильно стучит. Чем громче будет звук, тем больше вероятность, что устройство износилось и развалилось.
  2. Если деталь не пищит, признаки могут проявиться в сложностях управления машиной. Иногда водителю не удается включить определенную скорость. В некоторых случаях, когда автомобиль начинает движение, он нехарактерно дергается.
  3. Пробуксовка или неполное выключение сцепления. Когда водитель отпускает педаль, происходит пробуксовка, при этом появляется запах гари.
  4. Свободный ход педали стал больше. Динамика транспортного средства ухудшается, автомобиль двигается неравномерно.
  5. Иногда выход из строя выжимного подшипника приводит к увеличению расхода горючего и даже перегреву двигателя.

Каналом «ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ» опубликован ролик, из которого вы можете узнать о неисправностях, а также диагностике выжимного подшипникового устройства.

Как проверить выжимной подшипник

Как узнать, что устройство нуждается в замене:

  1. Запустите мотор транспортного средства. Послушайте, как работает машина, нет ли посторонних звуков.
  2. Нажмите ногой на педаль сцепления. Если после запуска двигателя появились шумы, а затем при выжимании сцепления они пропали, то следует выполнить детальную диагностику системы трансмиссии. Если звуки остались такими же или стали громче, то менять надо подшипниковое устройство.

Меняем выжимной подшипник

Подробнее о том, как снять с муфты и демонтировать подшипниковое устройство:

  1. Выполните демонтаж коробки передач. Это обеспечит свободный доступ ко всем узлам и элементам системы трансмиссии и сцепления.
  2. Выведите из зацепления с муфтой пружинное крепление. Для этого воспользуйтесь отверткой или другим подручным инструментом.
  3. Выполните демонтаж вышедшего из строя выжимного подшипника с направляющей втулки. Для этого потребуется отжать 4 фиксатора пружинного крепления и извлечь его. После демонтажа устройства с муфты внимательно осмотрите устройство на предмет наличия дефектов и неполадок. Удостоверьтесь в том, что деталь вышла из строя и нуждается в замене.
  4. Прежде чем произвести смену и выполнить монтаж нового подшипника, его надо проверить. Задержки при вращении устройства не допускаются, как и зазоры. Если деталь работоспособна, то поставьте на место муфту. При монтаже проследите за тем, чтобы внутренняя выступающая часть кольца была направлена в сторону. После монтажа элемент надо зафиксировать креплением.
  5. На направляющую наносится смазочный материал, после чего производится установка подшипникового устройства. Деталь крепится при помощи держателя.
  6. Производится монтаж снятой коробки передач, проверяется работоспособность устройства.

Снятие КПП

Процедура демонтажа коробки передач может выполняться по-разному в зависимости от конструктивных особенностей машины. Выполнять снятие агрегата следует с помощником. Перед демонтажем производится отключение и снятие аккумулятора машины, а также слив трансмиссионной жидкости.

Как снять коробку передач:

  1. Отключите трос привода педали сцепления. Извлеките его из кронштейна.
  2. Отсоедините колодку с проводами от датчика скорости, установленного на коробке. Будьте осторожны, чтобы не повредить разъем. Для отключения нажмите на фиксаторы.
  3. Выкрутите гаечным ключом болты, которые фиксируют кронштейн модуля зажигания к коробке передач. Также открутите винты, крепящие трансмиссию к силовому агрегату.
  4. Снизу коробки передач вы увидите разъемы, их надо отключить.
  5. Выкрутите все винты, которые фиксируют кронштейн реактивной тяги к корпусу коробки передач. Необходимо ослабить фиксатор хомута тяги, которая предназначена для переключения скоростей. Отключите этот элемент от шарнира.
  6. Выполните демонтаж приводов колес. Открутите еще одну гайку, которая фиксирует коробку передач к двигателю.
  7. Выкрутите три винта и демонтируйте крышку картера КПП. Остается открутить еще один болт, который крепит агрегат к двигателю.
  8. Под днищем машины найдите гайки, которые фиксируют левую и заднюю опору ДВС машины. После этого коробку передач надо осторожно сдвинуть по направляющим. Демонтаж КПП выполняется с помощью напарника. Поменяйте выжимной подшипник и установите коробку передач на место. Залейте новое масло.

Последствия выхода из строя

Что касается последствий, то если устройство ломается, это приведет к появлению нехарактерного для работы автомобиля шума. Со временем гул может усиливаться. Появится треск, хруст. В результате, когда подшипник полностью износится и развалится, возникнут сложности с включением передач. Водителю будет трудно переключать рычаг коробки. Со временем переключение скоростей станет невозможным.

Как продлить ресурс?

Чтобы увеличить срок службы устройства, необходимо ездить по ровным дорогам. В нашей стране это условие соблюдать проблематично. Учитывайте, что неровные дороги разрушают не только ходовую часть транспортного средства, но и систему сцепления. Поэтому регулярная езда по бездорожью опасна и для подшипников. Не допускайте ошибок при эксплуатации авто. Когда машина стоит на светофоре, не надо выжимать педаль сцепления и включать первую передачу, если вы не планируете двигаться. Делать это надо только вначале движения, поскольку деталь работает в условиях высоких нагрузок. Увеличить ресурс эксплуатации устройства позволит его регулярная смазка.

 Загрузка ...

Видео «Руководство по замене и смазке детали»

Канал «Ремонт Двигателя! И интересное!» предлагает ознакомиться с процедурой замены выжимного подшипникового устройства и его смазкой в своем ролике.

Как работает выжимной подшипник и почему он изнашивается

Выжимной подшипник нужен для того, чтобы сцепление работало как положено -  должным образом переключать передачи. Существует две категории этих подшипников, использующих различные способы передачи усилия.

Механические (шариковые) выжимные подшипники комбинируют в своей конструкции подшипник, муфту и пружинную скобу. Работают благодаря жесткой связи тяг, которые и передают усилие.

В гидравлических выжимных подшипниках усилие передается посредством гидросистемы. Благодаря этому педаль выжимается легче и плавнее.



Шариковый и гидравлический подшипники

Вкратце, этот подшипник работает следующим образом. Нажатие педали сцепления двигает вилку (сцепления, разумеется) , которая, в свою очередь, направляет муфту с подшипником к корзине. Это позволяет выжимному упереться в лепестки корзины и давить (отсюда и название) на них. Поэтому диск сцепления удаляется от маховика и сцепления исчезает.

Подробнее принцип действие и симптомы неисправности выжимного подшипника описаны здесь: https://etlib.ru/blog/228-vyzhimnoj-podshipnik-vazhnoe-no-slaboe-mesto-sistemy-stsepleniya

Диагностировать поломку выжимного подшипника достаточно просто. Во-первых, проявится его пробуксовка и неполное выключение. Во-вторых, посторонний шум (стук = износ подшипника) при нажатии на педаль сцепления. Чтобы узнать наверняка, стоит завести авто, прислушаться, и затем выжать сцепление. Если шум усиливается, значит проблема в выжимном.

Тут стоит отметить, что если стук появился в теплое время года - стоит волноваться. Если же проблема повилась в зимнюю пору, тогда все может обойтись. От низкой температуры металл имеет свойство ставать чуть меньше, и хотя сам подшипник производится из качественного материала, который практически не подвержен температурным изменениям, им поддается “стакан”. В нем и располагается деталь.

Изношенный подшипник, диск и корзина

Что же приводит к неисправностиэтой части сцепления? Как правило - неопытность водителя. То есть, износу подшипник подвергается из-за неравномерных нагрузок, которые бывают, если задерживать педаль сцепления вдавленной в пол, после переключения передачи, чем грешат водители-новички. В таком положение подшипник испытывает наибольшее давление и может получить поломку.

Процесс замены подшипника весьма трудоемкий, что отпугивает многих любителей повозиться с авто своими руками. Чтобы поменять выжимной подшипник, надо пройти несколько этапов. Начинается все со снятия коробки, что уже не просто. Затем надо разъединить муфту и концы пружины-фиксатора, после чего снять выжимной с направляющей втулки.

А здесь можно почитать о слесарных работах для всех американских автомобилях.

Система сцепление с выжимным подшипником Lada Granta

Сцепление с выжимным подшипником в интернет-магазине «Навигатор».

   Сцепление – неотъемлемый элемент любого автомобиля, именно он обеспечивает передачу крутящего момента от двигателя к колесам, а также позволяет водителю тормозить и осуществлять остановку транспортного средства. Сцепление – это механизм, использующий для своего функционирования трение. За счет этого он передает энергию вращения от одного элемента трансмиссии машины к другому.

   На автомобилях семейства Lada Granta с механической коробкой передач тросового типа, в систему сцепления входит выжимной подшипник, полезно будет знать, как он работает. Этот «упорный» элемент играет огромную роль, он передает нажимное усилие, поступающее от вилки сцепления на «паук» корзины и на ступицу ведущего диска. Подшипник включается в рабочий процесс сразу после переключения передач. Элемент обеспечивает связь между установленными дисками сцепления. По этой причине при появлении самых  первых признаков неисправности требуется провести его обязательную замену.

   Принцип работы сцепления основан на жестком соединении ведомого диска сцепления и маховика двигателя за счет возникающей силы трения от усилия, которое создает диафрагменная пружина. Сцепление имеет два режима: «включено» и «выключено». Основное время работы ведомый диск прижат к маховику. Крутящий момент от маховика передаётся ведомому диску, а от него через шлицевое соединение на первичный вал коробки передач.




   Для выключения муфты водитель нажимает на педаль, которая соединена с вилкой механическим или гидравлическим приводом. Вилка перемещает выжимной подшипник, который, нажимая на концы лепестков диафрагменной пружины, прекращает её давление на нажимной диск, а он, в свою очередь, освобождает ведомый. В этот момент двигатель разъединен с трансмиссией.

   Сцепление известных мировых производителей фирм "LUK" (Германия) и "Valeo" (Франция) обладают лучшими показателями цена-качество, большинство владельцев автомобилей Lada Granta 2190 выбирают данные запчасти. Сцепление "Valeo", называют "женским" из-за мягкости и плавности хода. При этом надёжность и долгий срок службы являются просто превосходными в своём сегменте рынка. При правильной и грамотной эксплуатации сцепления "Valeo", его хватает до 150 000 км пробега. Диск сцепления "Valeo" не боится перегрева (в рамках допустимого).

   К преимуществам системы сцепления "LUK" относится:

  • Безупречная работа и надежность всех элементов сцепления.
  • Корзина сцепления "LUK" при установке ее на автомобиль с тросовым приводом имеет более узкие лепестки, из-за чего их количество увеличивается, а следовательно, она обеспечивает более мягкий выжим педали. А это, соответственно, снижает нагрузку на приводной трос, выжимной подшипник и вилку.
  • Диск сцепления "LUK" комплектуется усиленными пружинами. В свою очередь они обеспечивают мягкое трение, что приводит к минимальному износу всей корзины сцепления.
  • Выжимной подшипник на сцеплении "LUK" идеально смазан прямо с завода, поэтому перед установкой нет необходимости смазывать его дополнительно.

   Все необходимые товары и многое другое можно приобрести в интернет-магазине «Навигатор», воспользуйтесь ссылками или позвоните по телефону. Сотрудник проконсультирует Вас и поможет подобрать подходящие для вашего автомобиля товары, согласует сроки и способ доставки из Челябинска в любой город России.

   Безопасной Вам эксплуатации автомобиля в любое время года!

Выжимной подшипник сцепления, устройство, неисправности

Сцепление считается наиболее важным механизмом в машинах с ручной КПП, а выжимной подшипник — одной из важных его деталей. Как работает этот узел? Какие возможны неисправности, и чем они себя проявляют? Что стоит знать об алгоритме замены неисправного подшипника? Рассмотрим эти моменты подробнее.

Выжимной подшипник простой и гидравлический

Выжимной подшипник сцепления бывает двух видов с механическим и гидравлическим действием. Ели на первый усилие передается с помощью тяг, тросиков, то на второй при помощи гидравлики, особенность которой оказание помощи при нажатии на педаль сцепления. Задача сцепления заключается в плавном разделении движка и трансмиссии в момент переключения передач в требуемую позицию.

Устройство и назначение выжимного подшипника

Попробуем объяснить попроще, как это все работает. Выжимной подшипник устроен довольно просто, он состоит из муфты и подшипника на которую он запрессован (на фото ниже).  Находится он на фланце первичного вала коробки передач, по которому он и перемещается, разумеется в зависимости от нажатия педали сцепления.

Работа его довольно проста и заключается в следующем, вы выжимаете педаль сцепления, после чего за счет тяг или тросика (Ваз 2108 и последующих моделей) или гидравлики (Ваз 2101—2107) усилие передается на вилку сцепления, которая в свою очередь перемещает выжимной подшипник по фланцу первичного вала, он в свою очередь давит на лепестки корзины сцепления после чего происходит разъединение дисков и сцепление выключается, в этот момент происходит переключение передач.

Если вы отпускаете педаль, то выжимной подшипник возвращается в исходное положение, как и лепестки диафрагменной пружины, то есть давление у же на них подшипником не происходит и диски, ведомый, нажимной и маховик соединяются и происходит включение сцепления. Вот в принципе и вся работа выжимного подшипника.

На фото муфта с подшипником

Достаточно нажать на педаль сцепления, чтобы запустить механизм. Более того, при длительном удерживании педали в сработанном состоянии подшипник испытывает повышенную нагрузку. Итог — возрастает скорость износа детали, а в последующем ломается и основной узел.

Итак, для чего нужен выжимной подшипник сцепления? В первую очередь для объединения и отделения сцепления при срабатывании педали, то есть для обеспечения работоспособности механизма.

Как распознать поломку выжимного подшипника?

Как и другие запчасти автомобиля, рассматриваемый узел не вечен и подвержен естественному износу. Выжимной подшипник работает при нажатии на педаль, поэтому от частоты срабатываний зависит и срок службы устройства.

Кроме того, выжимной подшипник быстрее ломается у автовладельцев, которые не убирают ногу с педали сцепления. Распознать поломку можно по многим признакам, игнорирование которых может стать причиной выхода из строя механизма.

Неисправности выжимного подшипника сцепления можно распознать по следующим симптомам:

  • Появление посторонних звуков.
  • При нажатии на педаль, шум, свист.
  • Сложности с включением передач.

Игнорировать поломку не рекомендуется, ведь результатом может стать отказ сцепления и невозможность эксплуатировать машину. Проблемы с выжимным подшипником, как правило, связаны с его износом.

Здесь ключевое значение имеют:

  • Условия эксплуатации (попадание грязи, воды или прочих посторонних предметов).
  • Уровень механической нагрузки.
  • Температурные условия и вибрации.

Характерный признак поломки выжимного подшипника «предсмертный» визг, сигнализирующий о необходимости его замены, если этого не сделать подшипник может развалиться или заклинить.

Как добраться до СТО если подшипник заклинил?

В случае поломки подшипника движение можно продолжить несколькими способами это конечно же с помощью буксира и без сцепления то есть не выжимая педали.

Чтобы доехать до СТО самостоятельно, сделайте следующее:

  • Включайте первую скорость.
  • Пускайте стартер.
  • После начала движения сбрасывайте газ и переводите рычаг КПП в позицию 2-й скорости.
  • Разгоняйтесь и переключайтесь на 3-ю скорость. При этом ловите момент, когда скорости двигателя и вала будут примерно на одном уровне.

Помните, что применение такого способа не рекомендуется из-за риска «угробить» корзину сцепления и возможно даже КПП. Как только удалось добраться до СТО, попросите поменять подшипник и если необходимо, то стоит заодно, поменять сцепление. Если лишних денег нет, работу по установке новой детали можно сделать и самому. Краткий алгоритм действий приведен ниже.

Самостоятельная замена

В принципе поменять подшипник можно и самому если вы обладаете хоть каким то опытом и у вас есть инструменты, место в гараже, яма, эстакада.

Демонтаж выжимного подшипника производится так:

  • Отворачиваете все болты которые соединяют КПП и двигатель.
  • Снимайте коробку передач
  • Отсоединяете подшипник с зацепления с вилкой.
  • Демонтируйте подшипник.
  • Меняете на новый.
  • Устанавливаете все в обратном порядке.

Обратите внимание! Новый выжимной подшипник не должен подклинивать, греметь, хрустеть и быть смазанным.

Заводской ресурс выжимного подшипника составляет в среднем 130-150 тысяч километров. На практике этот параметр ниже из-за ряда негативных факторов — движения по плохим дорогам, нехватки опыта у водителей или низкого качества применяемых деталей. Как следствие, узел служит в два раза меньше и требует замены уже через 70 тысяч километров.

Видео по замене подшипника и вилки.

При этом для проведения таких работ не обязательно обращаться на СТО. Главное — своевременно диагностировать проблему и следовать рекомендациям производителя при замене. Кроме того, ставьте только оригинальные детали, которые отличаются максимальным ресурсом. Удачи на дорогах и конечно же без поломок.

Как работает выжимной подшипник сцепления

Подшипники, о которых мы будем вести речь далее, бывают двух видов: гидравлические (усилие создается гидросистемой) и роликовые (работающие при помощи жестких связей между тягами). Не смотря на то, что они имеют разный принцип работы, функции они выполняют одинаковые – включение и выключение сцепления, а также способствует выводу диска из зацепления с корзиной.

Сцепление легкового автомобиля

Советы: Развал-схождение, что это?

Благодаря сцеплению, двигатель плавно отсоединяется от трансмиссии, когда переключаются передачи. Такая работа сцепления благоприятно влияет на механизмы и элементы трансмиссии — защищает их от перегрузки и гасит колебания. Данный механизм работает по следующей схеме. С помощью нажимного диска, прикрепленного к корпусу, ведомый диск прижимается к маховику, а его ступица может перемещаться по первичному валу, с которым она соединена. Плавное переключение передач и гашение колебаний происходит благодаря демпферным пружинам, находящимся в ступице.

Взаимодействие диафрагменной пружины, которая выполнена в виде лепестков, с нажимным диском направлено на обеспечение необходимого усилия. Именно эти лепестки попадают под влияние выжимного подшипника, который функционально предназначен для обеспечения взаимодействия сцепления с приводом. Вилка сцепления, в свою очередь, обеспечивает движение подшипника с муфтой выключения.

Диафрагменные пружины

Возможные причины и симптомы износа подшипника?

Во время выжимания сцепления подшипник отходя назад оттягивает ведомый диск в след за собой. Из-за воздействия крутящего момента, не рекомендуется удерживать сцепления со включенной передачей одновременно, так как деталь подвергается неравномерным нагрузкам и соответственно быстрее изнашивается. Конечно, если вы будете правильно эксплуатировать сцепление, проблемы с работой механизма у вас не будет на протяжении длительного времени.

Роль выжимного подшипника сцепления в выше описанных процессах достаточно велика. Одним из основных признаков того, что возможно в ближайшее время вам понадобится заменить выжимной подшипник, можно назвать характерный звук появляющийся, когда вы выжимаете сцепление. Если у вас возникает подозрение, что что-то работает не правильно, постарайтесь определить, является ли именно подшипник причиной возможной неполадки. Сделать это можно следующим способом:

  • Когда запустите двигатель автомобиля, следует внимательно прислушиваться к шуму;
  • Далее нужно выжимать до упора сцепление;
  • В случае, если шум не будет исчезать или наоборот будет усиливаться, можно смело говорить о подшипнике, как о причине неполадки.

Старый и новый выжимной подшипник

Советы: Примёрз ручник — что делать?

Если при выжимании сцепления шум будет исчезать, то причиной таких шумов являются проблемы в работе коробки передач. В случае появления посторонних звуков (стук) в зимнее время года, с большой долей вероятности, ваши беспокойства окажутся напрасными. Дело в том, что при изготовлении выжимного подшипника сцепления применялась высокопрочная сталь, с довольно маленьким коэффициентом линейного расширения, чего не скажешь просто стакан, который служит «контейнером» для деталей подшипника.

Выжимной подшипник сцепления - принцип действия и действия

Мы уже описали устройство и принцип действия системы включения и выключения сцепления, а ее неотъемлемым элементом является выжимной механизм с выжимным подшипником, который часто называют упорным подшипником, поскольку он преодолевает сопротивление центральной пружины сцепление. Выжимной подшипник, расположенный по центру оси сцепления, используется для отключения сцепления путем передачи усилия от педали и гидравлического привода (реже механического) на диафрагменную пружину. Нажимая (реже вытягивая) диафрагменную пружину, она снимает давление с диска сцепления. Поэтому он несет тяжелые грузы. Важно правильно выровнять его во время сборки, а также выровнять саму муфту. Некоторые выжимные подшипники имеют защелкивающуюся или центрирующую систему, что полностью или частично исключает ошибки сборки.

Еще в 1960-х годах был запатентован самоцентрирующийся выжимной подшипник, то есть тот, который настраивается по оси вращения относительно диафрагменной пружины.Это не только упростило сборку, но также снизило рабочую температуру и, следовательно, повысило надежность. Сегодня в принципе отказов этого элемента не бывает, а более ранняя замена подшипника практически всегда связана с экономией, которую делает владелец транспортного средства или механик при предыдущей замене сцепления без замены подшипника.

Вскоре, в 1970-х годах, в узле выжимного подшипника появились пластмассовые и композитные элементы, которые снизили производственные затраты и вес подшипника. Выжимной подшипник все чаще интегрируется в рычаг выключения сцепления или даже в рабочий цилиндр (центральный рабочий цилиндр), что снова приводит к снижению производственных затрат и дополнительному снижению веса.

Признаки износа и ремонта

Единственным признаком износа выжимного подшипника является вой или грохот, усиливающийся при выключении сцепления, то есть при нажатии на педаль. Тогда ничего не остается, как заменить подшипник, что в основном требует трудозатрат, которые немного дешевле, чем замена всего сцепления.Следовательно, если система выключения сцепления работает правильно, помимо повышенного шума, замену подшипника можно отложить до полной замены сцепления. Вы также можете заменить сцепление раньше, потому что замена самого подшипника так же финансово не оправдана, как замена сцепления без установки нового подшипника. Следует помнить, что отказ рабочего цилиндра сцепления приводит к невозможности выключить сцепление и, следовательно, к дальнейшему движению, поэтому замена подшипника, встроенного в центральный рабочий цилиндр, является обязательной при замене сцепления.

При замене или обслуживании упорного подшипника одновременно внимательно проверяйте состояние компонентов сцепления, таких как пружины педали, трос или гидравлическая система, а также запорные вилки.

Мнение эксперта iParts.pl о выжимных подшипниках:

Выжимной подшипник сцепления используется как в системах сцепления с механическим, так и гидравлическим управлением. Функция выжимного подшипника состоит в том, чтобы включать и выключать сцепление, оказывая давление на тарельчатую пружину давления сцепления.Выжимной подшипник обычно представляет собой специально переработанный радиально-упорный шарикоподшипник, хотя существуют и другие решения. Среди разработчиков современных автомобильных сцеплений существует тенденция использовать системы CSC (Concentric Slave Cylinder), в которых гидроцилиндр и выжимной подшипник сцепления составляют единый элемент.

Типичным признаком износа выжимного подшипника является характерный шум, который возникает при нажатии педали сцепления и исчезает при отпускании сцепления.Также могут быть проблемы с пошаговой работой педали сцепления или сложным переключением передач. Теоретически по прочности этот элемент не уступает всему сцеплению. Износ может произойти быстрее, если водитель имеет тенденцию чрезмерно использовать сцепление (например, удерживая педаль нажатой на светофоре).
Если поврежден только подшипник (или рабочий цилиндр CSC), можно заменить только эту деталь.

С другой стороны, при замене узла сцепления (диск сцепления, давление сцепления и, возможно, двухмассовый маховик) отказ от замены выжимного подшипника экономически неоправдан, даже если он находится в рабочем состоянии.Все чаще производители при упаковке комплектов сцепления включают в комплект и подшипник.

В нашем магазине представлены подшипники сцепления следующих компаний: Luk, Sachs, Valeo, а также Meyle, SKF, Statim, Blue Print и Japanparts.

Образцы цен на выжимные подшипники

(Цены на запчасти указаны в каталоге iParts.pl)

.

Вытяжной подшипник сцепления - как он работает и для чего?

Вы нажимаете педаль сцепления и слышите странный шум? Это может означать, что в вашем автомобиле вышел из строя упорный подшипник сцепления. Проверьте, насколько серьезна неисправность.

На автомобильном рынке существует два наименования этого компонента. Он называется упорным подшипником сцепления или, возможно, выжимным подшипником сцепления. Его роль чрезвычайно важна. Он расположен по центру оси сцепления, давит на диафрагменную пружину и позволяет отключать передачу мощности от двигателя к коробке передач.Подшипник управляется несколькими способами. Самый простой метод основан на использовании троса и ножки сцепления. В более сложном - гидравлическая система, взаимодействующая с рабочим цилиндром сцепления. Последние системы включают центральный рабочий цилиндр, интегрированный с упорным подшипником.

Выжимной подшипник сцепления сильно нагружен!

Подшипник срабатывает каждый раз, когда водитель нажимает педаль сцепления.Поэтому он подвержен сильным перегрузкам и ... естественному износу. Со временем степень износа становится высокой, и элемент начинает подавать сигналы о необходимости замены. Каковы симптомы выхода из строя упорного подшипника сцепления? В список вошли, прежде всего, странные звуки, доносящиеся из-за коробки передач сразу после переключения передачи. Иногда это будет короткий писк, иногда гул, а иногда приглушенный дребезжащий звук. Бывает, что признаком выхода из строя подшипников также является затрудненное переключение передач или резкое нажатие на педаль сцепления.

Срок службы упорного подшипника ограничен. Это та часть, которая рано или поздно исчезнет. Однако означает ли это, что вам следует обратиться к механику за заменой? Изношенный подшипник, прежде всего, может быть использован в одном случае. Это сценарий, при котором компоненты сцепления по-прежнему демонстрируют высокий КПД, хотя теоретически срок службы сцепления и подшипника должен быть одинаковым. Этот факт имеет большое значение, ведь для полного избавления от проблемы недостаточно заменить упорный подшипник.Водителю также следует заказать сборку новых элементов сцепления, включая диск или нажимной диск. А поскольку они еще не израсходованы, процедура не имеет смысла.

Подшипник упорный сцепления - низкая цена, проблемная замена

С другой стороны, если сцепление изнашивается раньше, чем подшипник, стоит провести две замены.И причина тому очень прозаическая. Что касается сцеплений, стоимость нового упорного подшипника действительно не слишком высока. Например, запчасть, используемая в Volkswagen Golf IV с двигателем 1.6 8v, стоит 17 злотых. Даже в случае более современных конструкций цены, как правило, не превышают 200-300 злотых, и, кроме того, они в основном относятся к случаям, когда подшипник встроен в рабочий цилиндр сцепления. Замена исправного подшипника с неисправными деталями сцепления оправдана, так как позволит водителю сэкономить в будущем.Со временем плацента все равно начнет проявлять симптомы отказа. И тогда надо было бы заново сундук разбирать.

Сколько стоит замена выжимного подшипника сцепления? Стоимость практически такая же, как в случае, например, замены сцепления. Поскольку необходимо разобрать коробку передач, работа мастерской обычно оценивается примерно в 500 злотых.

Если хотите узнать больше, отметьте >>

Сет Польский Порядок - Как подготовиться к переменам ПРЕМИУМ 2022 года

.

Сборка, замена, признаки выхода из строя упорного подшипника

В общепринятой номенклатуре для этого элемента используется два наименования - упорный подшипник сцепления или натяжной подшипник сцепления. Однако, независимо от номенклатуры, упорный подшипник играет чрезвычайно важную роль в правильной работе системы сцепления автомобиля. Что немаловажно, этого нехитрого элемента обычно хватает на весь срок службы сцепления и экономить на нем не стоит. Однако есть и отклонения от этого стандарта.

Принцип действия

Упорный подшипник является неотъемлемой частью системы включения и выключения сцепления. Так называется, потому что преодолевает сопротивление центральной пружины автоматического сцепления. Механизм проталкивания расположен по центру оси сцепления и используется для его отключения, передавая усилие от педали и гидравлического привода на диафрагменную пружину. Нажатая диафрагменная пружина снимает давление с диска сцепления, передавая тяжелые нагрузки. На рынке также есть упорные подшипники с защелкивающейся или центрирующей системой, благодаря которой можно полностью или частично устранить любые ошибки сборки.

Признаки износа из жизни, замена, стоимость

Механизм упорного подшипника всегда срабатывает при нажатой педали сцепления. Поэтому он подвержен огромным перегрузкам и естественным образом изнашивается. Хотя ранее я писал, что упорный подшипник должен выдерживать весь срок службы сцепления, иногда этот элемент может серьезно изнашиваться, что приводит к появлению характерных звуков, исходящих из области коробки передач сразу после изменения передаточного числа.Это могут быть короткие скрипы, шумы или приглушенные дребезжащие звуки. Также могут быть проблемы с переключением передач или рывком педали сцепления.

Упорный подшипник необходимо заменять новым каждый раз при обслуживании и замене комплекта сцепления. На самом деле стоимость замены самого натяжного механизма не намного меньше стоимости замены всего сцепления. Если система отключения работает нормально, за исключением возникновения повышенного шума, то упорный подшипник можно заменить позже, когда будет заменено все сцепление.При обслуживании упорного подшипника не забывайте тщательно проверять другие компоненты сцепления, такие как пружины педалей, тросы, гидравлическую систему или вилки выключения.

Упорный подшипник хорошего качества, как правило, является высоконадежным элементом при условии, что мы инвестируем в деталь от проверенного производителя с репутацией на мировом автомобильном рынке. Такая гарантия означает, что с подшипником не будет проблем в течение длительного периода эксплуатации. Чаще всего механизм вдавливания способен спокойно выдержать более 100000.км пробег, аж все сцепление.

Сколько это стоит?

Стоимость самих деталей обычно зависит от решения, используемого в данной модели автомобиля. Мы выделяем два из них:

  • традиционный упорный подшипник, который взаимодействует с рычагом сцепления и тросом или приводом, установленным вне корпуса коробки передач
  • центральный рабочий цилиндр, то есть упорный подшипник, соединенный с гидравлическим приводом

В обоих этих решениях при замене упорного подшипника, необходимо разобрать коробку передач.Услуга такой мастерской стоит не менее нескольких сотен злотых. Так что стоит попробовать сразу заменить диск и давление сцепления.

.

Как работает выжимной подшипник сцепления?

Выжимной подшипник сцепления также известен как «выжимной подшипник», поскольку он является частью выжимной системы. Этот небольшой компонент играет очень важную роль в трансмиссии автомобиля. Это вызывает давление на диафрагменную пружину и, следовательно, на давление в муфте. Это изолирует привод от двигателя к коробке передач, тем самым отключая сцепление. Подшипники сцепления называются «упорными», потому что они преодолевают сопротивление пружины, на которой они сидят, выполняя свою работу.

Упорный подшипник тягово-толкающей муфты

Механизм работы упорного подшипника сцепления от давления на диск, описанный выше, характерен для наиболее распространенных решений, применяемых в автомобилях, так называемых «толкающих» сцеплений. Однако есть автомобили, где все наоборот, и диск с подшипником не подвергается давлению. В таком механизме подшипник и рычаг сцепления снимают давление с пружины.Поэтому, в отличие от «толкающей» муфты, эта версия называется «тянущей». Для того, чтобы подшипник исправно функционировал в «натянутом» режиме, необходимо постоянно помещать его в зажим.

Типы и конструкция опорных подшипников сцепления

Упорный подшипник сцепления находится в коробке передач, поэтому при необходимости его замены всегда сложно разобрать всю коробку передач.Существуют разные типы подшипников, но, исходя из их конструкции и получаемого режима работы, следует различать две основные группы:

  1. Традиционный упорный подшипник сцепления , взаимодействующий с рычагом и приводом, расположенным вне коробки передач,
  2. Центральный рабочий цилиндр, который представляет собой единую комбинацию подшипника и привода.

Традиционный упорный подшипник сцепления

Эти два решения различаются соотношением подшипника и привода.В первом случае это два отдельных элемента, которые взаимодействуют в гидравлической системе сцепления. Привод под действием перекачиваемой насосом муфты жидкости приводит в действие рычаг, который, в свою очередь, воздействует на подшипник, оказывая давление на диафрагменную пружину. Важно отметить, что сам привод расположен вне коробки передач и отделен от упорного подшипника сцепления в коробке передач .

Центральный рабочий цилиндр

Это немного отличается от второго упомянутого выше технического решения, которое становится все более и более распространенным в современных автомобилях.Я говорю о центральном рабочем цилиндре, который представляет собой единый комплект, состоящий из традиционного привода и подшипника. Такой комбинированный элемент находится в коробке передач. В этом случае отпадает необходимость в использовании дополнительного рычага, воздействующего на подшипник. Весь центральный рабочий цилиндр в гидравлической системе приводится в действие в результате нажатия на педаль, он включается водителем и оказывает давление.

Где купить выжимной подшипник сцепления?

Когда необходимо заменить упорный подшипник сцепления на новый, нет ничего проще, чем купить новое сцепление в Интернете.Мы можем совершить покупку всего в несколько кликов и сравнить цены. Тот факт, что замену должен производить специалист, не должен мешать нам совершать покупки в Интернете. Вам просто нужно купить новое сцепление и отнести его в авторитетную мастерскую, где оно будет установлено на наш автомобиль. На сегодняшний день это наиболее экономичное решение.

Купить упорный подшипник в магазине sprzegla24.pl

Стоит отметить, что речь идет о замене всего сцепления, а не самого выжимного подшипника , потому что замена одного элемента не имеет смысла ни с финансовой, ни с технической точки зрения.Во-первых, покупка комплекта сцепления или муфты маховика дешевле, чем покупка всех компонентов по отдельности. И можно ожидать, что если один из них потерпит неудачу, следующие тоже не подчинятся. Так что лучше сразу комплексно заменить весь комплект, чем долго бороться с повторяющимися проблемами с трансмиссией. Тем более, что благодаря одной комплексной замене мы также сэкономим на услугах профессионала, которому мы заплатим только один раз, а не много раз за замену отдельных элементов.Если мы сразу же решим купить весь комплект сцепления онлайн, то можем быть уверены, что «преодолеем» проблемы со сцеплением надолго.

[Голосов: 0 Среднее: 0/5]

Похожие

Редакция AutoTydzień.pl

Он много лет увлекался автомобилизацией. Люблю олдскульные, классические автомобили с душой.Я люблю делать полный ремонт автомобилей.

.

Выжимной подшипник сцепления - симптомы поломки • Автомобильный блог интернет-магазина nocar.pl

Система выключения сцепления в автомобиле состоит из множества элементов, о которых мы обычно слышим только во время визита к механику. Они включают, среди прочего, диск сцепления, нажимной или упорный подшипник. Последняя часть, хотя чаще всего ее можно использовать в течение всего срока службы сцепления, иногда может выходить из строя и проявлять довольно явные признаки износа. Как быстро с ними познакомиться и что делать, если в нашей машине вышел из строя подшипник?

Что вы узнаете из этого сообщения?

  • Что выполняет подшипник сцепления?
  • Признаки повреждения подшипника - что вам нужно знать?
  • Всегда ли необходимо их заменять при диагностировании неисправности?

Вкратце

Правильная работа сцепления в наших автомобилях основана на совместной работе многих элементов, о которых мы не задумываемся каждый день.Один из них - упорный подшипник сцепления. Это относительно простая деталь, которая играет важную роль в выключении сцепления автомобиля. Узнайте о симптомах повреждения подшипника сцепления и о том, что делать, если он вышел из строя.

Что мне нужно знать о упорном подшипнике?

Упорный подшипник, также известный как выжимной подшипник, представляет собой довольно простой, но чрезвычайно важный компонент системы выжимания. Расположенный по центру оси сцепления (известный как сцепление), отвечает за отключение , передавая усилие от педали сцепления и гидравлического привода непосредственно на диафрагменную пружину.Подшипник сцепления сжимает диафрагменную пружину, одновременно разгружая диск - таким образом, подвергается передаче больших нагрузок . Уже на этапе сборки известно, будет ли он исправно работать в будущем. Все зависит от правильной настройки как подшипника, так и сцепления.

Современные упорные подшипники изготовлены из материалов, устойчивых к повреждениям и высоким температурам, и постепенно вводимые улучшения (такие как система подшипников, интегрированная с приводом, известная как центральный рабочий цилиндр), делают одним из самых надежных компонентов всей системы. система выпуска .Однако бывают сбои, симптомы которых сложно не заметить - поэтому стоит знать, как правильно их интерпретировать.

Упорный подшипник - признаки и признаки износа

Наиболее частым признаком износа выжимного подшипника является характерный шум и посторонние шумы, в т.ч. грохот . Они усиливаются при выключении сцепления (т. Е. При нажатии педали сцепления) и обычно исчезают при отпускании сцепления. Чуть реже можно столкнуться с работой педали сцепления или повышенными проблемами с изменением передаточного числа коробки передач , что уже может заметно мешать ежедневному использованию автомобиля.

Упорный подшипник в плачевном состоянии - что делать?

Многие водители задаются вопросом, можно ли ездить с вышедшим из строя упорным подшипником. Ответ: да, можете - при условии, что симптомы ограничиваются вышеупомянутыми шумами, исходящими от передачи. Тогда стоит переждать этот период и отложить замену упорного подшипника до установки новой системы сцепления . В основном это связано с финансовыми проблемами, так как установка нового подшипника предполагает снятие коробки передач и затраты немного ниже, чем в случае замены всей системы выпуска.Таким образом, отдельная замена упорного подшипника и сцепления совершенно невыгодна, а стоимость рабочей силы в два раза выше, чем у в мастерской, может излишне сократить наш кошелек.

Выжимной подшипник хоть и адаптирован к тяжелой работе и (как и все сцепление) выдерживает пробег до 100000 км, но не является неразрушимым элементом. Если неисправность серьезная и степень повреждения затрудняет или делает невозможным управление автомобилем, упорный подшипник необходимо немедленно заменить. Это особенно относится к автомобилям с центральным рабочим цилиндром CSC (Concentric Slave Cylinder), в которых гидроцилиндр и подшипник составляют единый компонент. В крайних случаях выход из строя подшипника сцепления может полностью предотвратить расцепление и, как следствие, переключение передач и дальнейшее движение. В таких ситуациях необходимо немедленно обратиться к механику.

Отказы и повреждения подшипника сцепления случаются редко и обычно связаны с нормальной эксплуатацией автомобиля.Однако стоит помнить, что чаще всего они случаются с водителями , которые склонны злоупотреблять педалью сцепления . Это особенно актуально для остановки на светофоре, когда мы без надобности выключаем автомобиль, удерживая педаль нажатой.

Новый подшипник сцепления? Проверьте nocar.pl

Ознакомьтесь с предложением nocar.pl, если вам нужны новые детали для ваших четырех колес. Вы найдете здесь, среди прочего Упорные подшипники LUK, один из самых известных производителей автомобильных компонентов, а также элементы системы выпуска для автомобилей с центральным рабочим цилиндром.Выбор богатый, поэтому вы обязательно найдете то, что ищете!

См. Также:

Сцепление остается в полу. Каковы причины выхода из строя сцепления?

Признаки износа сцепления - шумная работа, рывки, скольжение

Текст: Szymon Anioł

Источник фото: pixabay.com, shutterstock.com

.

Что такое упорный подшипник

Упорный подшипник является одним из основных компонентов для включения и выключения сцепления . В автомобилях он работает с направляющей втулкой, которая обеспечивает точное позиционирование упорного подшипника по оси тарельчатой ​​пружины нажимного диска сцепления (на коленчатом валу).

Из чего сделан упорный подшипник?

Первые упорные подшипники были изготовлены из бронзово-углеродных сплавов, установленных на чугунной или стальной шейке.Обратной стороной был их быстрый износ. С 1930-х годов они были заменены гораздо более износостойкими шарикоподшипниками, которые используются до сих пор. В 1970-х годах были введены пластмассы, благодаря которым вес упорных подшипников был уменьшен вдвое. Срок их службы также увеличился вдвое.

Как работает упорный подшипник?

Правильная работа упорных подшипников стала возможной благодаря использованию направляющих втулок. Внутри втулки находится вал сцепления.Наружная поверхность втулки представляет собой дорожку качения, по которой скользит корпус упорного подшипника. Безотказная работа всей системы управления сцеплением зависит от правильного взаимодействия упорного подшипника сцепления и направляющей втулки.

Упорный подшипник - что сломано?

В некоторых случаях нарушается плавность хода упорного подшипника / направляющей втулки, что приводит к неправильному зацеплению и расцеплению. Чаще всего возникает механическое повреждение поверхности направляющей втулки.Внутреннее повреждение происходит вместе с потерей внешней стороны направляющей втулки.

Наиболее опасным для всей системы является увеличивающийся зазор (так называемый радиальный), в результате которого упорный подшипник не совпадает с нажимной пружиной сцепления. Опасным признаком является также перекос точки контакта диафрагменной пружины с подшипником (значительное увеличение сопротивления скольжению подшипника по наружному кольцу втулки). Неправильная работа системы управления сцеплением приводит к пробуксовке диска сцепления и, как следствие, даже к его перегоранию.После появления тревожных симптомов необходимо произвести замену всей системы, т. Е. Упорного подшипника сцепления с направляющей втулкой.

.

Что такое упорный подшипник? / Статьи / CentrumSprzegla.com

Выжимной подшипник сцепления является неотъемлемой частью системы сцепления и очень редко считается важным компонентом. Дело в том, что это простой компонент сцепления, который обычно изнашивается только при использовании сцепления, но его роль чрезвычайно важна. Поэтому рекомендуется заранее ознакомиться с этим компонентом, а не только в случае неисправности или замены сцепления.

Начнем с краткого описания.Упорный подшипник - чрезвычайно важный элемент системы сцепления, позволяющий включать и выключать сцепление автомобиля. Этот узел взаимодействует с другим, часто неизвестным элементом системы, которым является направляющая втулка. Его наличие позволяет точно установить упорный подшипник в нажимной диск сцепления и тем самым обеспечить его правильную работу.

Из чего сделан упорный подшипник?

Упорный подшипник сначала изготавливался из металлических сплавов, который устанавливался на чугунную или стальную шейку.Первые подшипники не относились к устойчивым конструкциям и в их корпусе отмечался относительно быстрый износ. Только в 30-е годы прошлого века появились гораздо более качественные и износостойкие шариковые подшипники, которые успешно используются по сей день. В последующие годы производители внедрили новые инновации, в т.ч. использование пластика для производства подшипников, что позволило снизить их вес вдвое.

Как работает упорный подшипник?

Упорный подшипник работает должным образом только при исправной направляющей втулке.Втулка имеет вал сцепления, и ее внешняя поверхность считается дорожкой качения, по которой скользит корпус подшипника. Следовательно, правильная работа упорного подшипника в значительной степени зависит от эффективного взаимодействия подшипника и втулки, что, в свою очередь, приводит к безотказной работе всей системы сцепления.

Может ли упорный подшипник выйти из строя?

Бывает, что иногда нарушается плавность работы упорного подшипника и втулки, что приводит к неисправности системы сцепления.К наиболее частым дефектам можно отнести механическое повреждение поверхности направляющей втулки упорного подшипника. Увеличивающийся люфт также будет опасен для всей системы, что приведет к неправильной настройке упорного подшипника на нажимную пружину. С точки зрения эксплуатации автомобиля перекос места контакта пружины с упорным подшипником также может оказаться опасным.

Драйвер! Помните, что неправильная работа упорного подшипника, то есть фактически системы управления сцеплением, приводит к пробуксовке диска сцепления, что со временем может привести к его сгоранию.Поэтому не следует недооценивать вопрос упорного подшипника, а в случае неисправности подшипник и втулку необходимо заменить на новые.

Поделиться:

.

Смотрите также


Оцените статьюПлохая статьяСредненькая статьяНормальная статьяНеплохая статьяОтличная статья (проголосовало 13 средний балл: 5,00 из 5)
